Snitt av 3D objekter i Autocad

I dag tenkte jeg å gi en kjapp innføring i hvordan man kan se på et snitt av et 3D objekt i Autocad. Dette er egentlig veldig enkelt, men det er likevel ikke alle som har fått med seg hvordan dette skal gjøres. Det finnes flere metoder og muligheter her, men jeg tar bare for meg det helt generelle nå. Fungerer på Solids, Mesh eller Surfaces.

Det første man gjør er å bruke kommandoen SECTIONPLANE. Med denne får man muligheten til å tegne en flate som definerer hvor du vil at 3D objektet skal "snittes". Jeg liker å bruke "top-view" når jeg skal gjøre dette. Da vil man etter å skrevet SECTIONPLANE tegne en linje over der man vil ha snittet.

Neste steg er "snitte" objektet. Dette gjør man enkelt og greit ved å bruke kommandoen LIVESECTION. Etter å ha skrevet LIVESECTION må man klikke på ønsket sectionplane. Altså den flaten/linjen du alt har laget.

Da har man tatt et snitt av objektet. Du kan nå velge flaten/linjen og flytte denne i ønsket retning for å se andre snitt av objektet.

Sette inn pdf'er i Autocad.

Det er mulig å bruke pdf'er som underlag i Autocadtegninger.

PDF'en refereres inn på samme måte som et bilde eller en block.
Bruk kommandoen PDFATTACH og velg fil.
Enkelt og greit.

Eneste problemet med denne løsningen er at tegningen kan bli litt treg. Så jeg prøver egentlig å unngå denne løsningen. Å ta en screenshot av pdf'en for så å legge den inn som jpg-fil kan virke som en bedre løsning.

64 bits Autocad

Jeg har en periode jobbet med 64bits Autocad nå.
Og her kan jeg melde om store forbedringer. Ikke bare har man muligheten til installere mer minne når man har et 64 bits system, men det ser også ut som om Autocad er mye mer stabilt. Har jobbet mye med tunge kart etc, og fatal error er å regne som noe som hørte fortiden til.
Har man muligheten til å gå over til 64 bits så er det ikke noe å stusse på med mindre man er avhengig av 32 bits programvare da. Det er ikke alt av 32bits programvare som funker på et 64bits system har jeg fått erfare.

Autocad 2011 problemer?

Det har blitt langt mellom innleggene her, men nå har jeg en god nyhet.

Autodesk har kommet med en update til Autocad 2011.
Har selv slitt med diverse minneproblemer og en jevnt over ustabil programvare.
Men nå er altså en update på plass, og etter å ha brukt denne et par uker så må jeg si at dette er noe alle MÅ installere. Alt fungerer mye bedre nå. Fatal error har jeg knapt sett de siste ukene. Lå på 3-5 sånne for dagen tidligere.

Så kom dere inn på autodesk sine sider og last ned...

Autocad 2011. Escape virker ikke.

Har hatt litt trøbbel med en escapeknapp som ikke vil virke i AutoCad 2011.
Problemet forsvinner med en restart, men dukker opp igjen etterhvert.

Løsningen finner man på Autodesk sine sider. Dette er vist en kjent "bug", og det er laget en hotfix som tar knekken på problemet.
Det er bare til å laste ned og følge bruksanvisningen så blir alt så bra så...

Gratis DAK / CAD tegneprogrammer.

Nå er det jo strengt tatt Autocad som er tema her på bloggen, men da jeg ikke kommer på noen gode tips akkurat nå så kan jeg jo legge ut en link til en del gratis dak / cad tegneprogammer.
Jeg har ikke testet noen av disse selv, av den enkle grunn at jeg klarer meg fint med Autocad som jeg alt bruker. Men dersom du har en liten jobb du vil ha gjort så kan du helt sikkert finne noe her som kan brukes.

Et annet alternativ er å hente ned en gratisversjon av Autocad.
Autodesk har ofte kampanjer der man kan laste ned forskjellige autodeskprodukter som Autocad, Autocad Civil 3d, Revit osv. gratis for testbruk i 30 dager.
Autocad er jo ikke akkurat gratis i utgangspunktet så det kan være greit å teste programmet før man går til det steget å kjøper det.

Fordelen med Autocad framfor de gratisprogrammene i linken jeg la ved er nok at Autocad har flere millioner brukere, og mulighetene for å få hjelp er derfor gode.
Dette gjelder forsåvidt også de andre kjente tegneprogrammene som f.eks Microstation osv.

Vri trådkorset.

Når man tegner i Autocad kan det av og til være greit å kunne snu på trådkorset.
Har du f.eks en linje i en eller annen vinkel og ønsker å kunne tegne nye linjer normalt på denne så er dette veldig greit.

Kommandoen er SNAPANG.
Etter å ha skrevet snapang må du enten skrive inn ønsket vinkel på trådkorset, eller enda smartere; snappe to steder på en linje som ligger i samme retning som du ønsker å ha trådkorset.

Om du nå ønsker å rotere et objekt så kan du altså rotere i ønsket antall grader fra trådkorsets vinkel.
Merk at også ORTHO-funksjonen nå vil følge trådkorset.

Stort sett er denne kommandoen unødvendig, men når du først får bruk for den vil du nok skjønne hvor nyttig den faktisk kan være.

Kommandoen har følgt med Autocad i årevis, men jeg har merket meg at det er veldig få som vet om den. Litt merkelig i grunn.

Automatisk utregning av areal.

Ønsker du å vise arealet innenfor en lukket polylinje?

Gjør følgende:

1. Tegn opp polylinje.
2. Lag et tekstfelt inne i polylinjen (MTEXT).
3. Skriv inn ønsket tekst. F.eks "AREAL:"
4. Mens du fortsatt har tekstbehandleren åpen trykker du på høyre mus-knapp.

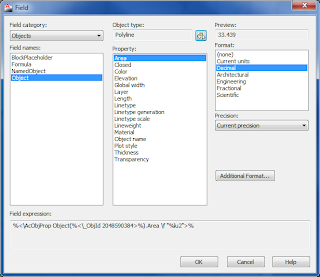

5. Velg "insert field" og du får opp dette vinduet:

6. Under Field name velger du OBJECT.
7. I høyre vindu under object type velger du PICK POLYLINE (er en knapp for dette).
8. Klikk så på den lukkede polylinjen.
9. I Property-vinduet velger du AREA.
10. Vips.. fiks ferdig.. Mulig du må justere litt på tekst, antall desimaler osv.
11. Endrer du på polylinjen så oppdaterer arealet seg automatisk, men av og til må man ta en REGEN (RE) for å oppdatere.

Om man ønsker teksten på utsiden av polylinjen så kan man selvsagt gjøre det. Man kan også bruke en quickleader (QLEADER) da tekstfeltet i disse består av en MTEXT.
